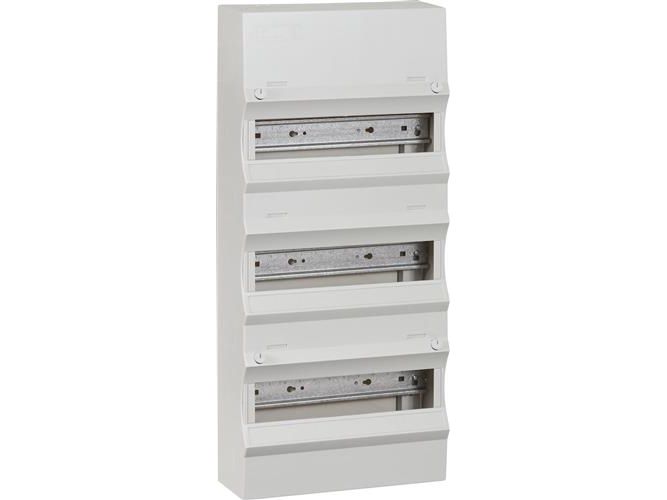

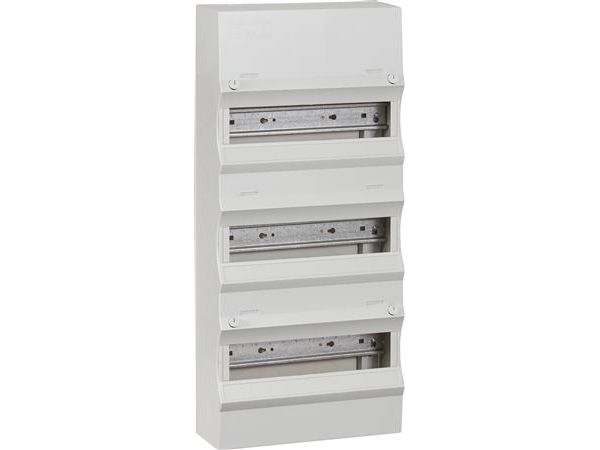

LAURITZ KNUDSEN Gruppetavle UG150-18 36 moduler HxBxD: 560x250x101 mm lysegrå

Er beregnet for udvendig montage på væg. Er totalisoleret og udført i selvslukkelig plast (I henhold til EN 60439-3). UG18 har samme mål som målertavle type UM og er derfor velegnet til vandret sammenbygning med denne. De skrå flader under komponentåbningerne anvendes til mærkning af komponenternes formål, selvklæbende numre og symboler er vedlagt.

Er opbygget af bagplade, grundstel og dækkappe. Kan sammenbygges lodret og vandret. Komponentåbningerne er 216 mm og kan udvides med 2x9 mm. Bagpladen er forsynet med udslagsblanketter Ø40 mm mellem DIN-skinnerne og i top og bund. Leveres med en afgreningsklemme for beskyttelsesleder for 4 x Cu 16 mm 2 og 9 x Cu 6 mm 2 . Yderligere 1 afgreningsklemme kan monteres på grundpladen. Afstanden mellem DIN-skinnerne er 150 mm fra bagpladen til undersiden af DIN-skinne er der 23,5 mm.
