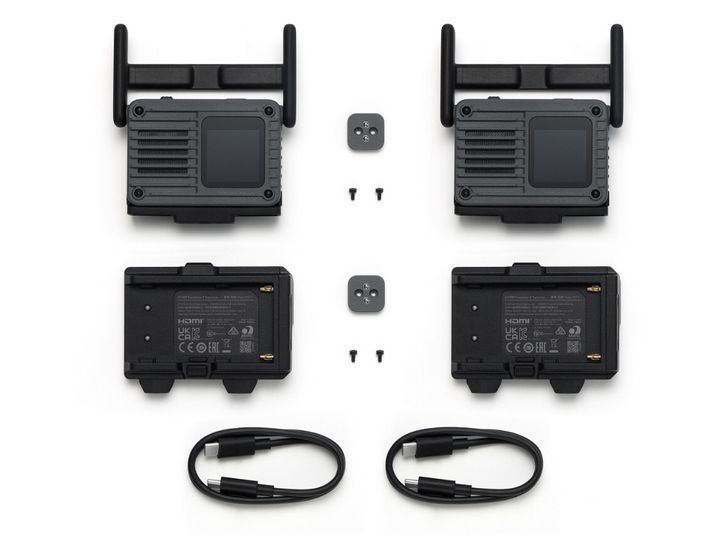

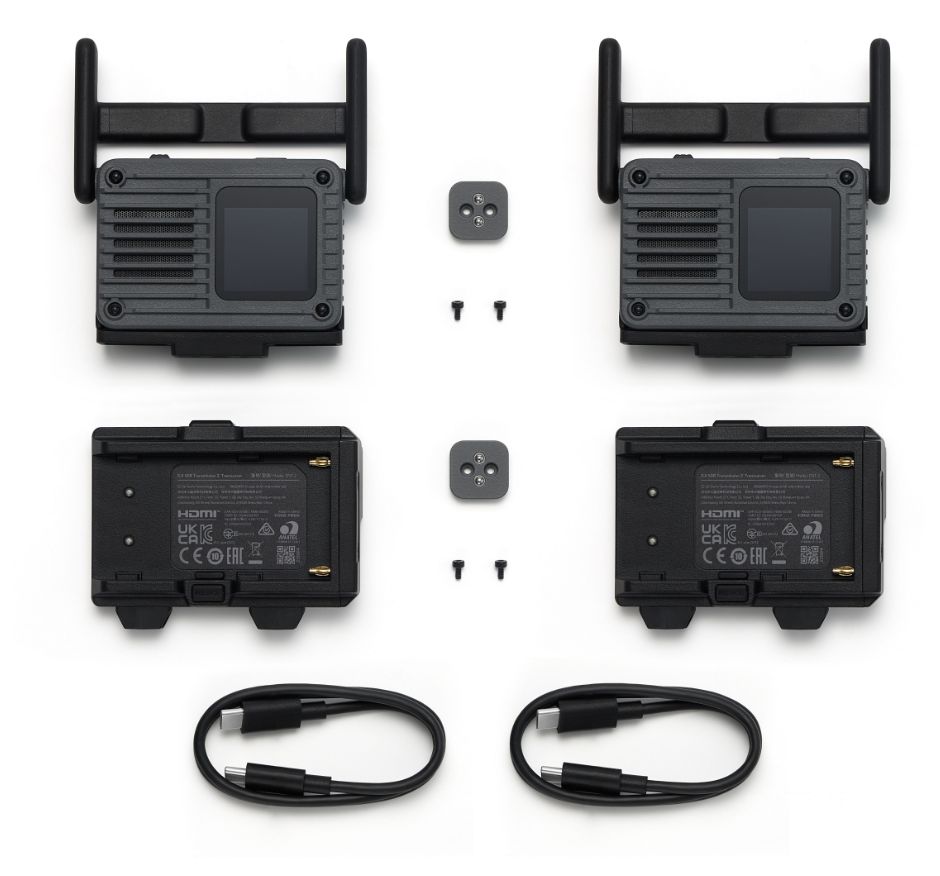

DJI SDR Transmission Combo 2

Klar til komplekse produktioner

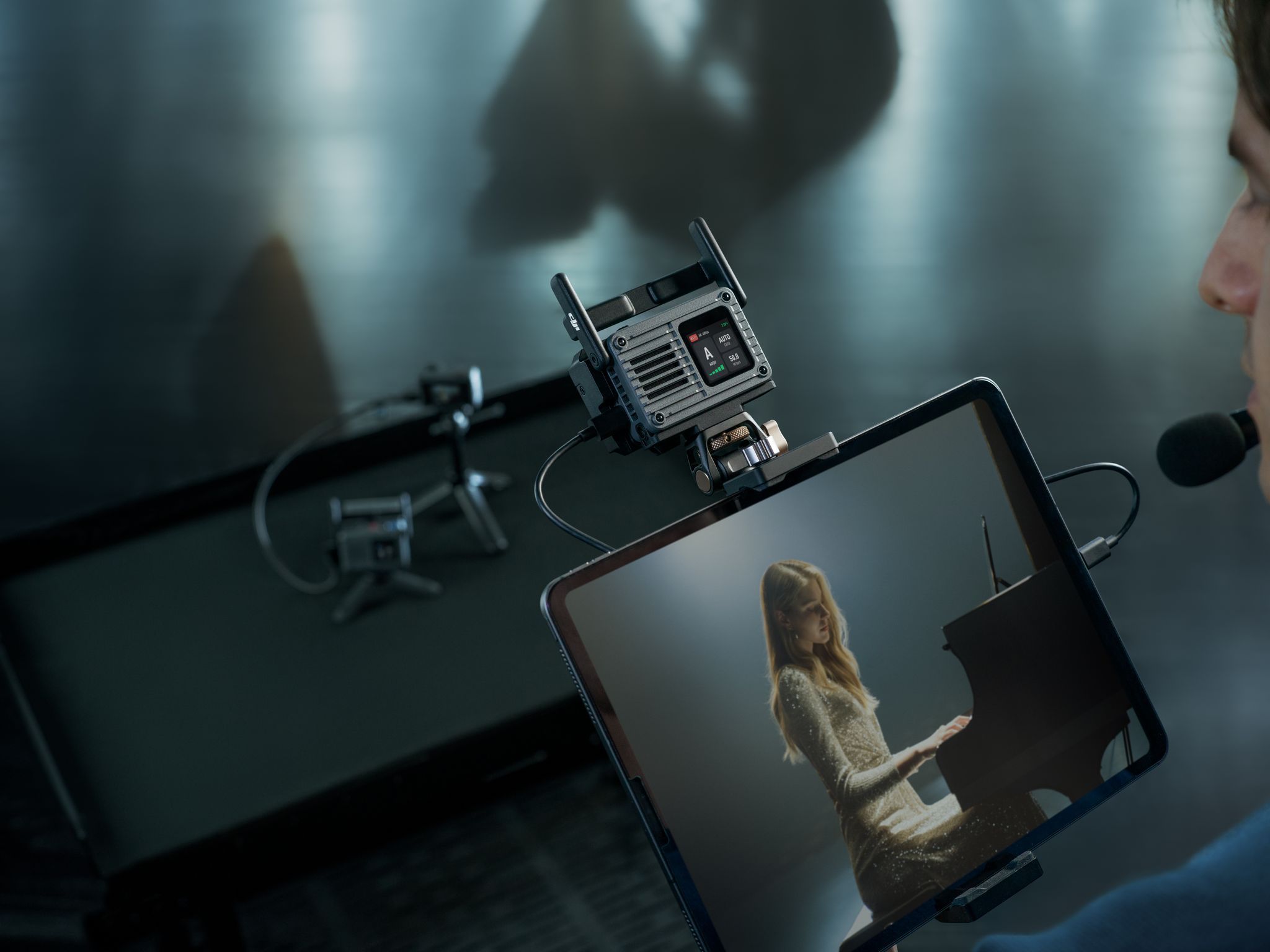

DJI SDR Transmission 2 videreudvikler SDR-teknologien med bedre modstandsdygtighed over for interferens, højere billedkvalitet og længere rækkevidde. Selv på travle produktioner opretholder systemet en videoforbindelse med høj bitrate og lav latenstid. Et transceiver-design, der kan skifte mellem TX og RX, samt kompatibilitet med DJI Ronin-serien giver professionel ydeevne i et kompakt og let format.

1 TX til 8 RX med styring

En enkelt transmitter kan sende til op til otte receivere, som hver understøtter fjernstyring. Instruktører og fotografer får et videosignal i høj opløsning, mens kameraoperatører og focus pullers kan justere indstillinger og fjernstyre kameraet.

Auto Channel 2.0

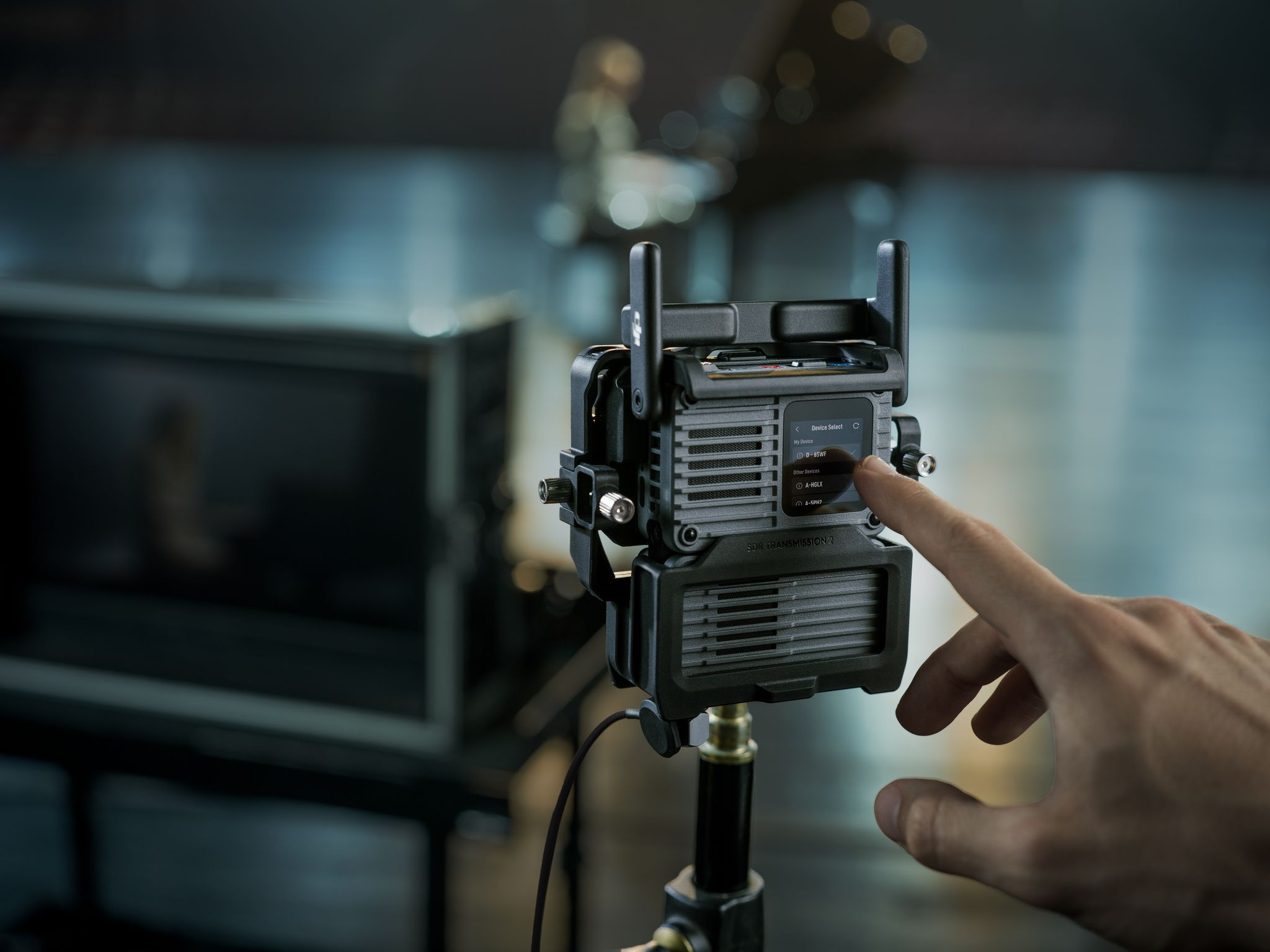

Auto Channel 2.0 håndterer automatisk kanalstyringen på produktionen. Når Auto Mode er aktiveret, genkender transceiverne hinanden og koordinerer frekvenserne intelligent. Mere præcis scanning af frekvensspektret og diagnosticering af konflikter gør det muligt for hver enhed automatisk at skifte frekvens, når forholdene ændrer sig. Det hjælper med at opretholde en stabil forbindelse trods interferens, selv når flere systemer bruges side om side.

DCI 4K-monitorering

SDR Transmission 2 transmitterer DCI 4K/60 fps, 10-bit HDR og H.265-video med bitrater på op til 50 Mbps. Resultatet er høj detaljegrad, jævne farveovergange samt tydelige højlys og skygger med ensartet billedkvalitet på tværs af flere kameraer.

Op til 4 km rækkevidde

Videotransmissionen har en rækkevidde på op til 4 km. Fra åbne stadioner til tætte bjergskove og krævende bil-til-bil-optagelser eller FPV-dronearbejde opretholder systemet en pålidelig forbindelse.

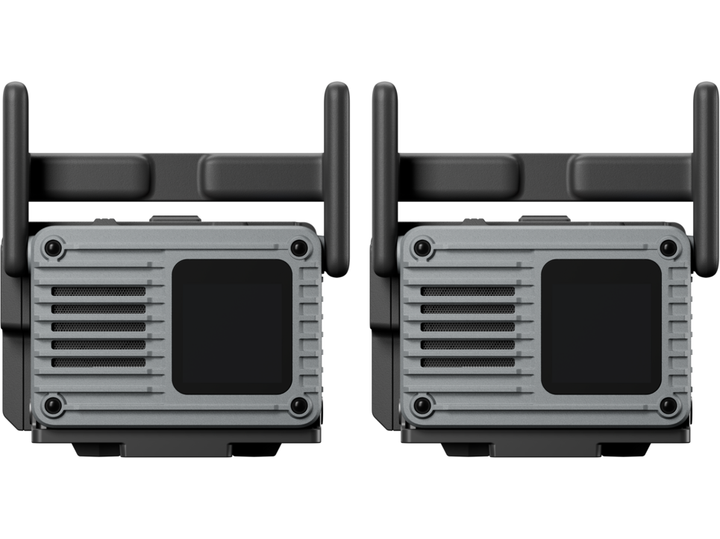

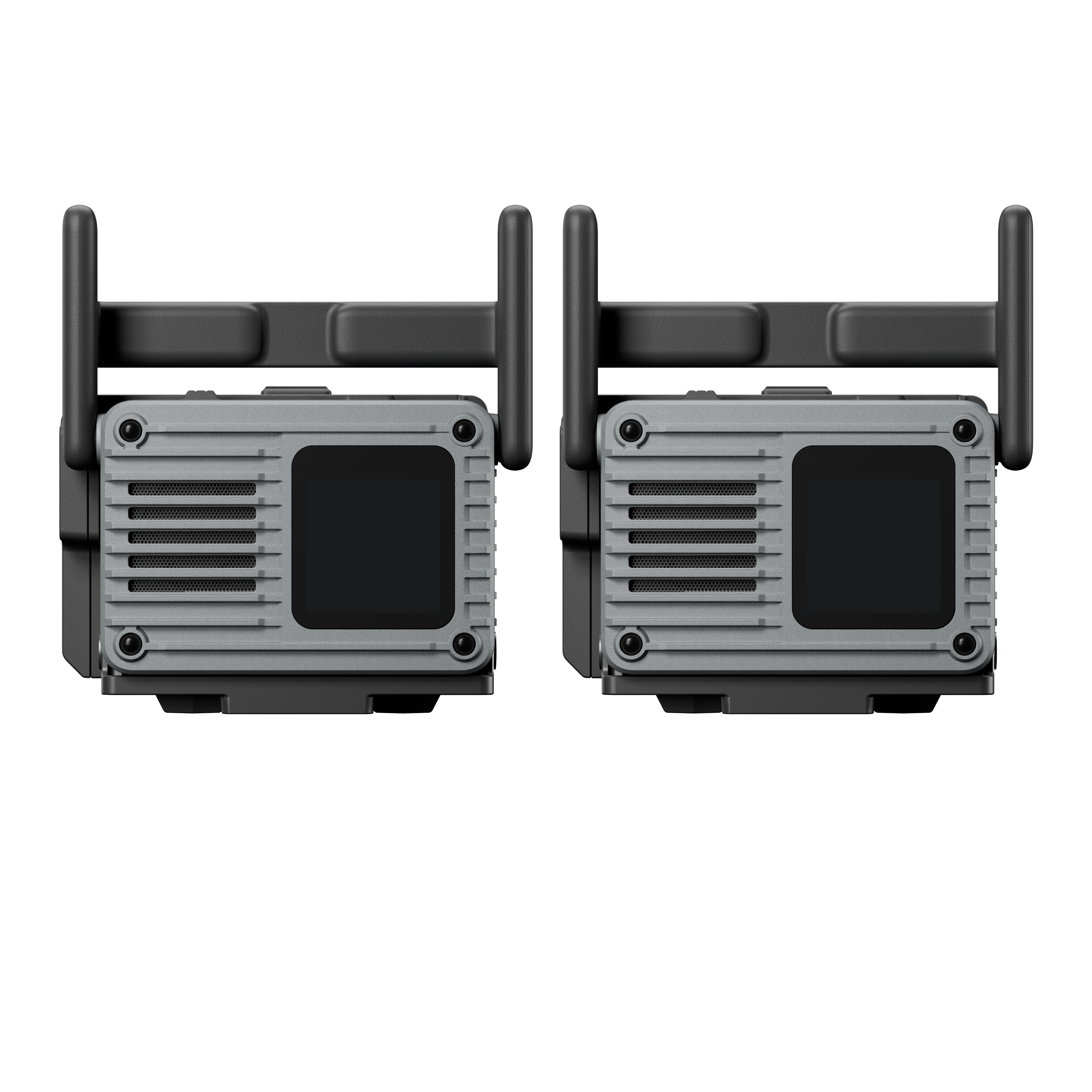

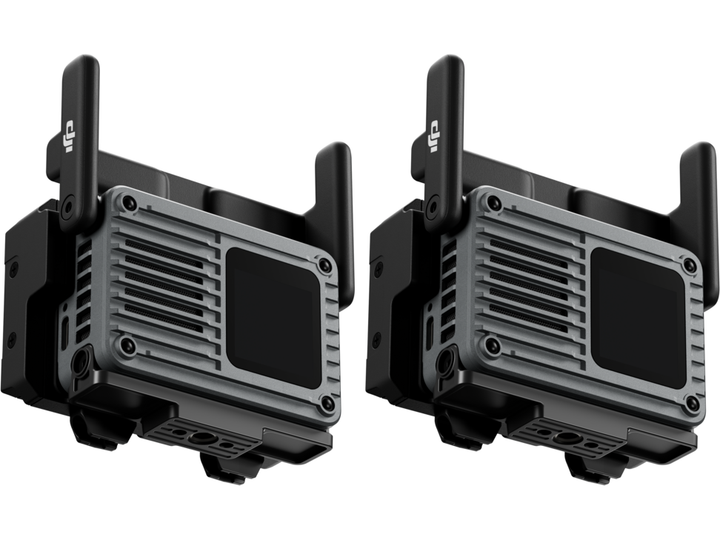

Transceiver

• Vægt: Ca. 136 g (inkl. antenner)


• Mål: 76 × 61 × 25 mm (L × B × H, ekskl. antenner og Cold Shoe Adapter)

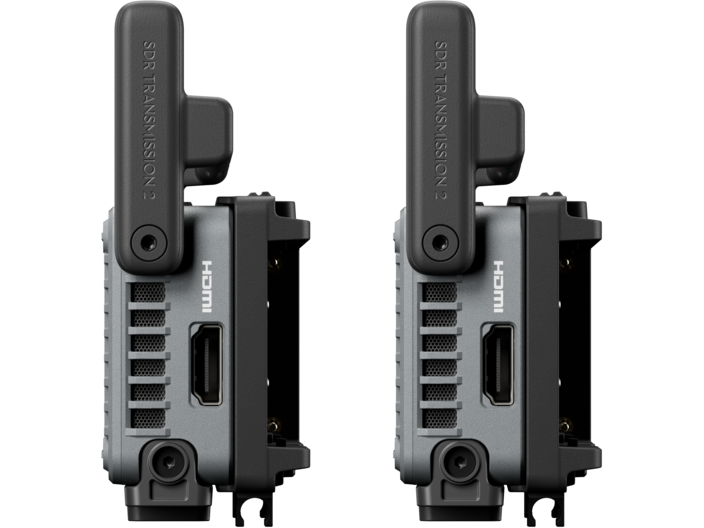

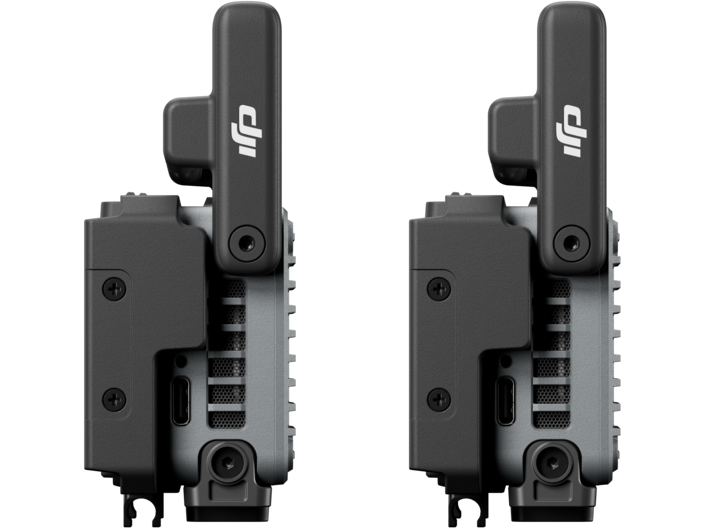

Tilslutninger

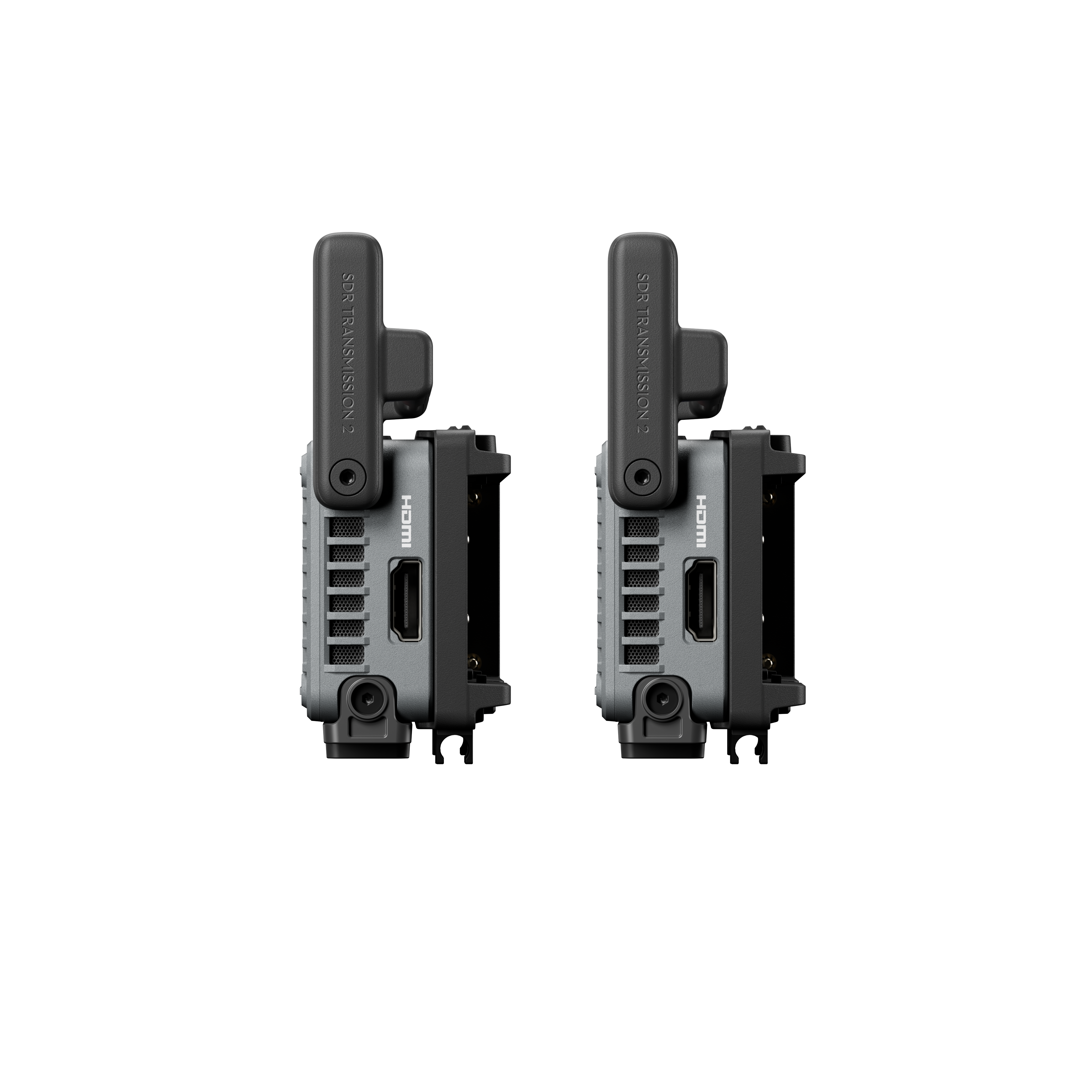

• HDMI: Indgang/udgang


• USB-C (øverst): PD-strømindgang/-udgang


• USB-C (nederst): DP-indgang/-udgang, PD-strømindgang/-udgang, aktivering af enheden og firmwareopdateringer, eksport af logfiler, forbindelse til mobilapp samt forbindelse til DJI Ronin-serien*, Osmo Action 6** og enheder i Osmo Pocket-serien**

SDI-porten findes på DJI SDR Transmission 2 Expansion Plate, som sælges separat.

* Understøttede modeller omfatter DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 og Master Wheels.

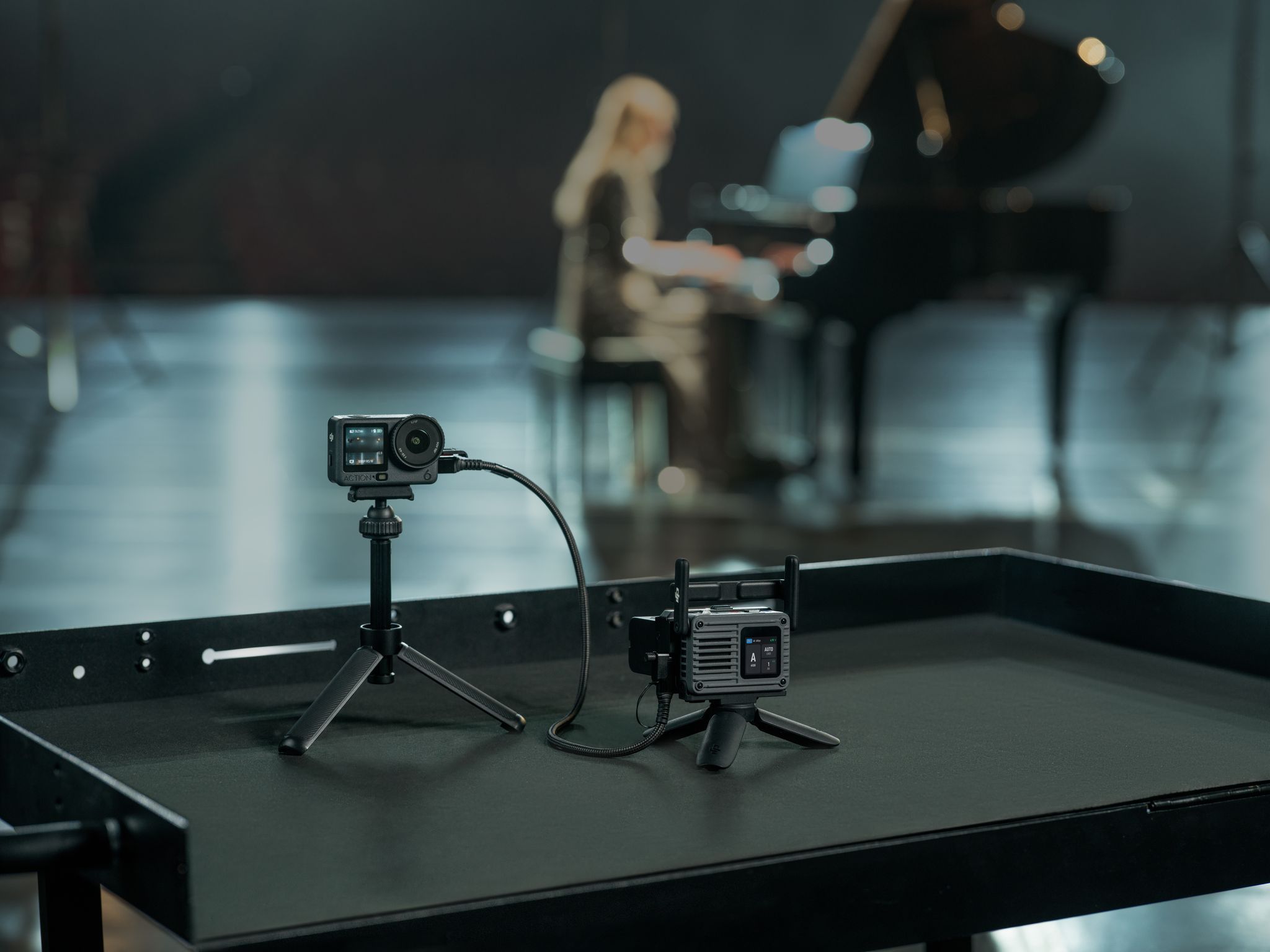

** Understøtter Osmo Action 6 og Osmo Pocket-serien (Osmo Pocket 4 og nyere) via USB-C til monitorering og strømforsyning.

Driftsfrekvens

• Ikke-DFS-frekvensbånd: 2,400-2,4835 GHz | 5,150-5,250 GHz | 5,725-5,850 GHz


• DFS-frekvensbånd: 5,250-5,350 GHz | 5,470-5,725 GHz

5,8 GHz- og DFS-frekvensbåndene er forbudt i visse lande/regioner. Kontrollér lokal lovgivning og gældende regler for yderligere oplysninger. 5,600-5,650 GHz anvendes ikke.

Sendeeffekt (EIRP)

• 2,400-2,4835 GHz: < 20 dBm (SRRC/CE/MIC)


• 5,150-5,250 GHz: < 23 dBm (SRRC/CE/MIC)


• 5,250-5,350 GHz: < 23 dBm (SRRC/CE/MIC)


• 5,470-5,725 GHz: < 26 dBm (CE/MIC)


• 5,725-5,850 GHz: < 30 dBm (SRRC) | < 14 dBm (CE)

Ydeevne

• Maksimal båndbredde: 40 MHz


• Maksimal encoding-bitrate: 50 Mbps

Den maksimale encoding-bitrate på 50 Mbps er målt under kontrollerede forhold. Den faktiske encoding- og transmissionsbitrate kan variere afhængigt af omgivelserne og transmissionsafstanden.

Strømforbrug

• Standby (ingen eksterne enheder tilsluttet): Enkelt transmitter: ca. 5,04 W | Enkelt receiver: ca. 5,31 W


• 1T1R-transmission* – hovedenhed: Transmitter ca. 8,52 W | Receiver ca. 7,58 W


• Hver enhed med Expansion Plate (SDI-indgang/-udgang): Transmitter ca. 10,36 W | Receiver ca. 8,89 W

* Målt ved en rumtemperatur på 25 °C, en afstand på ca. 10 meter og i en 1T1R-konfiguration med PD som strømforsyning.

Strømforsyning

• USB-C-strømforsyning type 1: 15 V, 3 A (PD-protokol*)


• USB-C-strømforsyning type 2: 6,8-17,5 V DC


• NP-F-batteriets forsyningsspænding: 6,8-8,4 V

* Kræver en PD-strømadapter med en udgangseffekt på 65 W eller derover.

Video I/O-formater

• DCI 4K: 23,98/24/25/29,97/30/50/59,94/60 fps


• 4K UHD: 23,98/24/25/29,97/30/50/59,94/60 fps


• 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps


• 1080i: 50/59,94/60 fps (kun indgang på hovedenheden; indgang/udgang på Expansion Plate)


• 720p: 50/59,94/60 fps

4K-videoformat understøttes kun via HDMI-porten og den nederste USB-C-port på transceiverens hovedenhed.

Audio I/O-formater

• Audioindgang: SDI embedded, HDMI embedded, DP embedded


• Audioudgang: 16-bit, 48 kHz, stereo PCM

Videotransmission

• Videotransmissionssystem: SDR


• Minimumslatenstid: 35 ms


• Videokodningsformat: H.265


• Maksimal transmissionsafstand: 4 km (CE)


• Driftstemperatur: -10 °C til 40 °C

Kameraets og skærmens visningslatenstid er ikke inkluderet. Målt ved optagelse af 1080p/60 fps- og 4K/60 fps-video.

Transmissionsafstanden er målt i henhold til CE-krav med én TX og én RX under åbne, uhindrede og interferensfri kontrollerede forhold.

Expansion Plate

• Vægt: Ca. 105 g


• Mål: 76 × 54 × 25 mm (L × B × H, ekskl. Cold Shoe Adapter)

Tilslutninger – Expansion Plate

• HDMI: Indgang/udgang


• USB-C (højre): Strømforsyning og forbindelse til DJI RS 5


• USB-C (nederst): Strømforsyning, kamerastyring (fotografering og start/stop af optagelse) samt forbindelse til andre DJI Ronin-enheder* end DJI RS 5


• SDI: Indgang/udgang

* Understøttede modeller omfatter DJI RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 og Master Wheels. Ved brug med Ronin 2 eller Master Wheels kræves DJI SDR Transmission 2 Gimbal Control Cable (USB-C til 4-pin), som sælges separat. Ved brug med RS 4 Pro, RS 4 eller RS 3 Pro kræves DJI SDR Transmission 2 Gimbal Control Cable (USB-C til CAN), som sælges separat.

Strømforsyning – Expansion Plate

• USB-C-strømforsyning type 1: 15 V/9 V, 3 A (PD-protokol*)


• USB-C-strømforsyning type 2: 6,8-17,5 V DC


• Driftstemperatur: -10 °C til 40 °C

* Kræver en PD-strømadapter med en udgangseffekt på 65 W eller derover.

Transceiver Cage

• Vægt: Ca. 91 g


• Mål: 124 × 110 × 49 mm (L × B × H)


• NATO-port: Ja


• 1/4″-20-skruehul: × 2


• 3/8″-16-skruehul: × 1


• HDMI-kabelklemme: Ja


• USB-C-kabelklemme: Ja


• Driftstemperatur: -10 °C til 40 °C
