Grundfos Hydro Solo-e - 1 1/4/1xx200-400 Vtrykforøgeranlæg Hydro Solo-E CRIE 5-5 U8

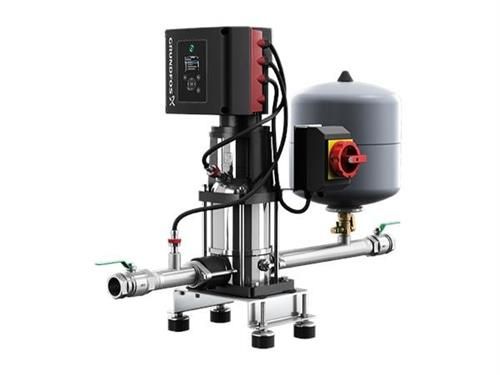

Grundfos Hydro Solo-E-trykforøgeranlægget er en kombineret enhed bestående af en hastighedsreguleret pumpe (CRE) monteret med:afspærringsventil, kontraventil, tilgangs- og afgangsledning, transmitter for afgangstryk, trykmåler, membranbeholder, transmitter for tilgangstryk, bundramme med vibrationsdæmpere og hovedafbryder.Trykforøgeranlægget er konfigureret og testet fra fabrikken og er klart til konstanttryksdrift.Systemet er forhåndskonfigureret med følgende funktioner

• Konstanttrykregulering
• Flowestimering
• Tørløbssikring
• Beskyttelse mod antikavitation
• Konfiguration til gentagelse af Pumpe kører/Alarmudgang

Pumpen er udstyret med 3-faset MGE-motor med IEC-flanger, hvor frekvensomformer og PI-regulator er integreret i motorens klemkasse. Der er ikke behov for yderligere motorbeskyttelse, da både motor og elektronik er beskyttet af integreret overbelastnings- og temperaturbeskyttelse.Et grafisk display og et kontrolpanel muliggør nem overvågning af systemydelse og indstilling af styringsparametre.Grundfos Eye-indikatoren på kontrolpanelet giver en visuel indikation af pumpens status: Kontrolpanelet har

• ''Strøm til'': Motoren kører (roterende grønne signallamper) eller kører ikke (permanent grønne signallamper)
• ''Advarsel'' (Warning): Motoren kører stadig (roterende gule signallamper) eller er stoppet (permanent gule signallamper)
• ''Alarm'': Motoren er stoppet (blinkende røde signallamper).

Der kan kommunikeres med pumpen ved hjælp af Grundfos GO Remote (tilbehør). Fjernbetjeningen muliggør yderligere indstillinger og aflæsning af en række parametre såsom ''Faktisk værdi'' (Actual value), ''Hastighed'' (Speed), ''Indgangseffekt'' (Power input) og samlet ''Effektforbrug'' (Power consumption).Klemkassen har en række indgange og udgange, så motoren kan bruges i avancerede anvendelser, der kræver mange ind- og udgange:

• To dedikerede digitale indgange
• Tre analoge indgange, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V
• 5 V-spændingsforsyning til potentiometer og sensor
• En analog udgang, 0-10 V, 0(4)-20 mA
• To konfigurerbare digitale indgange eller open-collector-udgange
• To Pt100/Pt1000-indgange
• LiqTec, indgang for sensor til tørløbssikring
• Grundfos Digital Sensor-indgang og -udgang
• 24 V-spændingsforsyning til sensorer
• To signalrelæudgange (potentialfri kontakter)
• GENIbus-tilslutning
• Grænseflade for Grundfos CIM fieldbus-modul.

MEDIE:

• Pumpemedie: Vand
• Væsketemperaturområde: 0 .. 60 °C
• Væsketemperatur under drift: 20 °C
• Massefylde: 998.2 kg/m³

TEKNISK:

• Nominelt flow: 6.9 m³/h
• Nominel løftehøjde: 39.1 m
• Kode for akseltætning: HQQE

MATERIALER:

• Base: Rustfrit stål
• EN 1.4408
• AISI 316
• Løber: Stainless steel
• EN 1.4301
• AISI 304

INSTALLATION:

• Maks. omgivelsestemp.: 50 °C
• Max. driftstryk.: 10 bar
• Standard for inlet connection: OVAL
• Type indløbsforbindelse: Rp
• Type afgangsforbindelse: Rp
• Dimension indløb: 1 1/4 inch
• Dimension - afgang: 1 1/4 inch
• Flangestørrelse på motor: FT100

ELEKTRISKE DATA:

• Motortype: 80B
• Mærkeeffekt - P2: 1.1 kW
• Netfrekvens: 50 / 60 Hz
• Mærkespænding: 1 x 200-240 V
• Mærkestrøm: 6.70-5.60 A
• Cos phi - effektfaktor: 0.99
• Nominel hastighed: 360-4000 omdr/min
• Kapslingsklasse (IEC 34-5): IP55
• Isolationsklasse (IEC 85): F
• Motornr.: 98362275

TANK:

• Volumen for trykbeholder: 18 l
